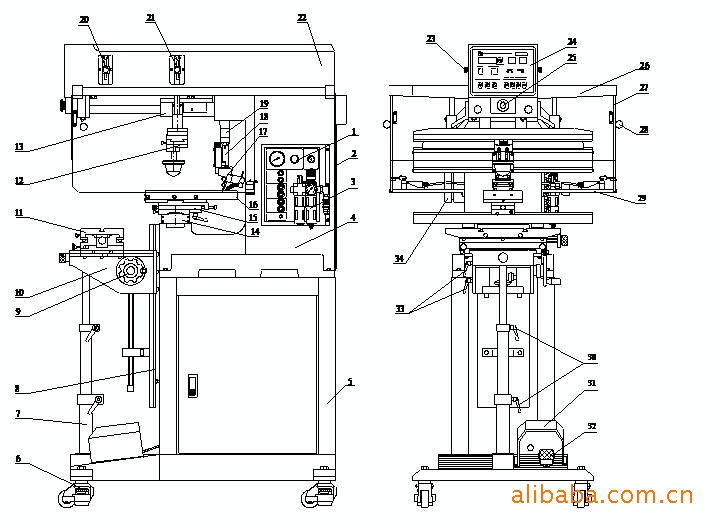

PE-8M单色油盆移印机

序号

名 称

功 能

1

气路控制板

安置气流量调节阀及气压表

2

机身后罩盖

安装主控板、稳压板等电器组件

3

压缩空气滤水器

调节控制气压，油水过滤，加油保养设备

4

机 身

机械主体

5

机 架

安装机身?工作台等

6

机脚轮

机器水平调整和支承机器

7

工作台底座支承杆

支撑工作台底座

8

工作台上落线条板

供工作台上下移动

9

工作台底座升降轮

升降工作台满足工位高低要求

10

工作台底座

支撑及安装工作台

11

工作台面

安装工作台、附件(推盘)及附加工装

12

胶头组合

实现印制图文的组件

13

机胆

带动胶头和刀架前后运动,支承胶头和刀架上下运动

14

油盆X线条

供油盆在X向移动定位

15

油盆独立调校组合

精确调节油盆的角度及Y方位

16

油盆组合

安放钢板及存放油墨

17

刀架组合

向钢板上油墨及刮油墨

18

刀架横担

供调整及固定刀架组合

19

刀架横担座

刀架上下运动气缸和刀架组合的连接件

20

胶头印刷深度调节旋钮

调节胶头在印刷位置的下落行程

21

胶头取墨深度调节旋钮

调节胶头在油盆位置的下落行程

22

机顶

与机身共同支撑机胆运动

23

刮刀收刀调节旋钮

调节刮刀的收刀位置

24

控制面板

设置机器运编程和设备操作

25

紧急停机开关

紧急状态下停止机器运行, (重新启动时依箭头

转动使其弹起)

26

翼 板(左右各1件)

安装机身挡板

27

机身挡板(左右各1件)

防止肢体与机械运行部件接触

28

挡板扶手

移动机身挡板

29

挡板托座

限定机身挡板

30

锁柄

锁定工作台位置

31

脚踏开关护罩

保护脚踏开关

32

脚踏开关

控制机器的停止运行

33

工作台底座锁位

松开或锁定工作台底座

34

电控箱

安装电控器件
