机械拉网机说明书

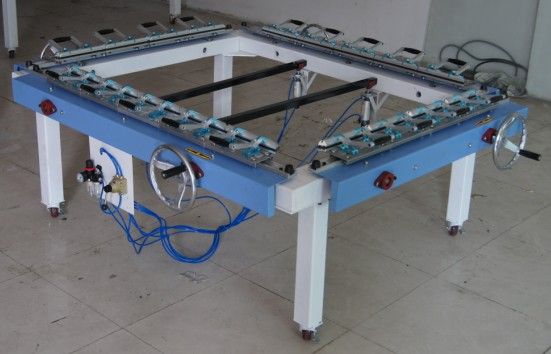

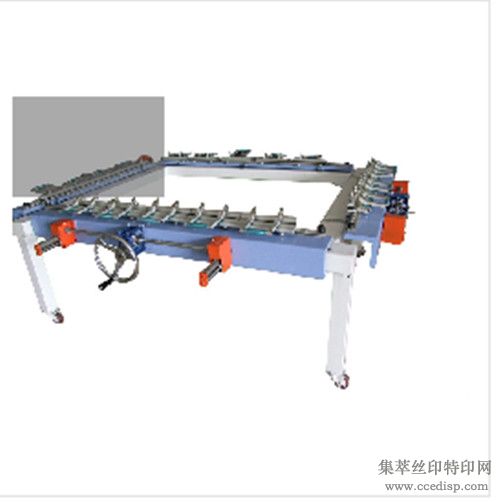

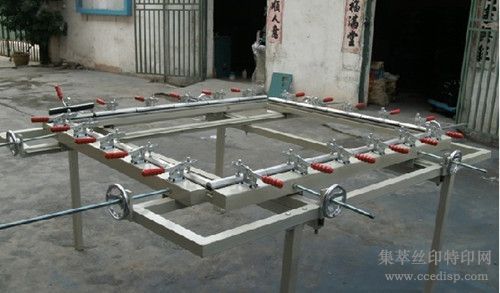

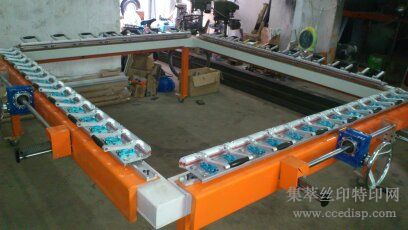

机械链条式拉网机.机械结构传动,性能稳定可靠,夹头配备新型专用凹槽轴承,手动微调.
一.本产品主要用于丝印网版的拉制,特别适合制作套色印刷网版,高精度的单双面电路版..特别适合制作四色高精度的丝印网版.
二.产品特点:
1.本产品全部采用专用型材制作,受力后不变形.
2.夹头采用全新设计的自锁网夹结构,高张力后不滑网,不松脱。
3.夹头可左右滑动,保证张力均匀..
4.单面拉网手轮通过齿链条同步传递动力,保证单面夹头拉力同步.
5.顶网采用气动升降,灵活,可靠.
四:主要技术参数
1.最大拉网面积1200*1500mm(尺寸可制定)
2.最小拉网面积:80mm*90mm*
3.最大张力:>35N/cm以上
4.外形尺寸:1490*1790*760MM.(宽*长*高)
5.重量:250KG.
五.材质
1.大梁采用120型材。
2.夹头采用优质铝材。
3.外观采用烤漆处理。
六.操作步骤
(1)首先根据网框大小调节拉网的面积,然后将活动脚轮锁死
(2)选择合适的网框支架将其放在拉网机上
(3)调节手轮,使网框尖端之间的距离靠拢,以避免在拉网过程中由于网纱张力增大,网框网框顶住网纱而造成网纱破裂。

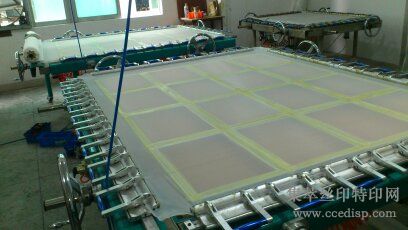

(4)拉平网纱,用网夹固定好网纱的边缘,再慢慢旋转机
上四边的手轮,使网纱慢慢处于张紧状态,如此反复,
