 热升华机使用说明书

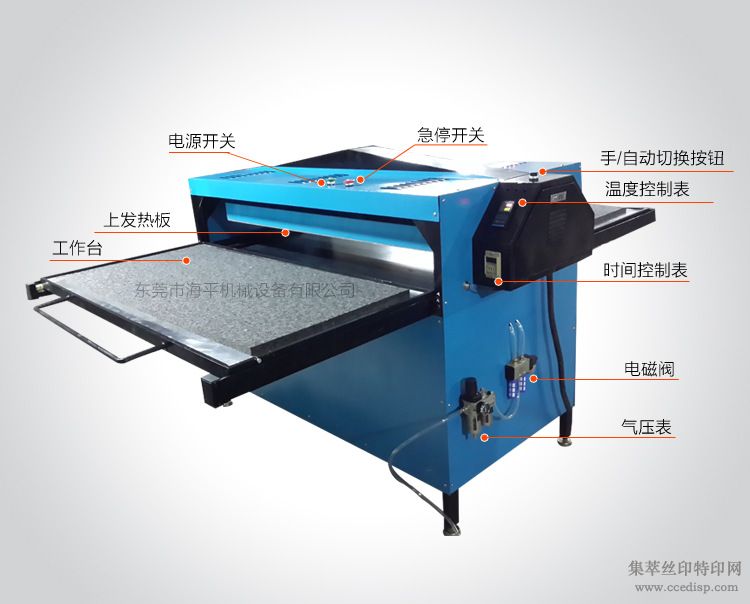

结构示意图：





1.电源开关           2.转换开关（手动/半自动）           3. 航空插头  4.温度表        5.时间表         6.电磁阀         7.空气过滤器       8.底板     9.发热板      10.手柄        11.启动开关     12.急停开关     13.漏电开关            14.电源指示灯            15.升温状态指示灯       16.到达设定温度指示灯



技术参数：

电压：             220V

功率：             9KW

温度范围：         0-399℃

时间范围：         0-99.9H

气缸行程距离：    125cm

工作压力：        8kg/cm2

工作台尺寸：     100*120cm

产品的特点 ：

1、本机电器控制采用最新先进技术、进口元件、自动限位、准确、安全、可靠性高、使用寿命长；

2、电子数字恒温控制，精度高（±1-2℃）；

3、时间电子控制，准确性高；

4、加温发热板采用先进技术，循环导热发热均匀，热导性强。



操作过程：

注意:本机必须有合适牢靠的保护地线

1、 组装底板，接好航空插头。

2、 连接所配压缩机接头，打开气压，将压力表调制（4pB-6pB）,使发热板升起。

3、 接上电源线，打开电源总开关，电源指示灯随即著亮。

4、 调节所需要的时间及温度。

A：调节温度表：通过按扭，上下调节所需温度，一般200度左右；

B：调节时间表：一般25秒左右，单位为秒， 按上下调节所需时间。

5、 调节好温度及时间后，等待机器升温。

6、 升温完毕之后，到达设定温度指示灯将亮小绿灯。

7、 将开关转换到“手动”位置,压烫所需产品,质量认可后方可转换到"自动"位置批量生产.

8、 当开关到"手动"位置时,用手按动"启动开关"发热板向下压当时间到自动上升,如烫印过程中发现位置不对,则按一下"紧急停止"中止烫压,当开关到"自动"位置时,只需将发热板推到位则发热板自动下压.

9、 将衣物平放在海绵垫上，推动工作台面到烫压位置，按下启动开关，把物品压平，再放上烫画纸，（注意烫画纸的正反面）再放上高温布，按下启动开关，烫印开始，时间倒计。

10、 烫印完毕，发热板自动升起，将工作台面拉出。

11、 取出所烫物品。如果冷撕的烫画纸,请等5-10秒,才将烫画纸撕掉.如果是热撕的烫画纸,烫印完毕请马上将烫画纸撕去.

维修:

1 .气压:如压力不够或太大,可调气瓶上调压阀,向(+)方向加大压力,向(-)方向减少压力(请注意气瓶是否有润滑油)

2 .温度:当设备定温度后发热板不发热或发热不匀,应检查电路温控器和热电偶,如热电偶断,则温控器上有一个断线指示灯亮, 则应理换热电偶.

3 .时间:当开关至"手动"时,按动"手动启动"不会下压则检查"手动"开关,当开关至"自动"时,台板到位时不会下压,应检查箱内微动开关接触点是否到位,如不到位则应该调整.
