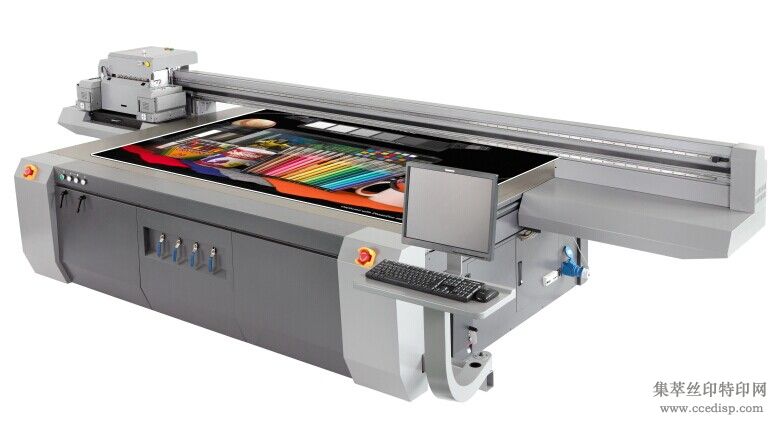

 供应HT3116UV FP14系列汉拓数码家电面板UV打印机
HT3116UV FP14系列主要性能特点：

输出速度：55?/h  (4 PASS)

打印尺寸：3.1m(长）*1.6m（宽)*100mm（高）

分 辨 率：1200*800 dpi

喷     头：8-14 个 Spectra 高性能喷头，4-6 色可选

适用 介质： 玻璃、 亚克力 、木板、 瓷砖、 金属板 、

PVC 板、波纹板、塑料等。

HT3116UV FP14系列概述：

HT3116UV FP14是特别为大中型加工企业设计的一款超高速型的  UV  平板打印机，符合他们纯工业

化的生产需求，配备了 8-14 个  Spectra  高性能压电喷头，能以  6  色  600 dpi  的高精度进行高速打印，高

达  55?/h  (4 PASS)的生产速度满足大批量定单的生产能力需求。

HT3116UV FP14 的工作平台采用了双研磨级精密丝杆运动控制系统，无论是硬性板材还是柔性板材都

能确保完美定位，重复定位精度高达 0.02MM* 0.02MM，HT3116UV FP14 是设计用于  24  小时* 7  天生产

模式的，而且只需一个操作员就能轻松自如地操作机器，强劲的真空吸附平台几乎可以将任何最厚为 100

mm  的硬性材质都牢牢地吸附在平台上。此外，可选的白墨模式和光油模式也为 HT3116UV FP14 增添了

更强大的多功能性。

HT3116UV FP14系列技术指标：



型号

HT3116UV FP14

喷头

Spectra  高性能压电喷头 PQ512-15/35

喷头数量

8-14 个

打印分辨率

1200*800 dpi

打印模式

单向和双向

打印速度

6 Pass

8 Pass

12 Pass

55  ?/h

40 ?/h

32 ?/h

打印尺寸

3.1m × 1.6 m

介质类型

硬性和柔性板材

介质厚度

最厚  100 mm

适用介质

玻璃、亚克力、木板、瓷砖、金属板、PVC 板、波纹板、塑料等

墨水类型

环保型  UV  固化墨水  (不含  VOC)，3 升/桶

墨水颜色

C、M、Y、K、Lc、Lm 自由组合

特殊墨水

UV  白色墨水或者  UV  透明光油(没有 LcLm 时可选)

输入格式

Adobe Postscript Level 3、PDF、  JPEG、TIFF、EPS、AI

软件接口

Windows，Seeget，Onyx






设备净重

1500KG

设备尺寸

5230mm（长）*2220mm（宽）*1350mm（高）

包装尺寸

5560mm（长）*2280mm（宽）*1800mm（高）

最小工作尺寸

8100mm（长）*5900mm（宽）*2000mm（高）

功耗

6.5 KW (32A)

电气要求

220VAC (±10%)  单相，50 / 60 Hz

环境需求

独立、洁净、低尘、少光照、通风良好的工作间

环境温度：18oC  ～  30oC (64oF  ～  86oF)

相对湿度：30%  ～  70% (无冷凝)

通风设备：建议使用架空排气风扇，排气量  600 cfm

认证

CE，FCC

注：以上技术参数如有变动恕不另行通知，以实际设备为准。


















特点描述：

　　1．高精度

8-14 个 Spectra  高性能压电喷头  (PQ512-15/35)最高分辨率 1200*800 dpi，采用双研磨级精密丝杆双导轨机构控制导轨梁精确、稳定、可靠地移动喷头小车的定位采用固定的线性光栅，确保高精度打印

定位

　　独特的介质定位杆使板材的装载更轻松、定位更精确，重

　　复打印无偏差

　　2．高速度

　　6 PASS  双向：55?/h；

　　8 PASS  双向：40 ?/h；

　　12 PASS  双向：32?/h；

　　3．多功能

　　可打印材质最大厚度：100 mm

　　载物平台尺寸：3.6m (宽) × 1.6 m (深)

　　适用材质种类丰富：玻璃、亚克力、木板、瓷砖、金属板、PVC 板、波纹板、塑料等

　　色彩模式：

　　CMYK * 2

　　CMYKWV * 2

　　CMYKLcLm * 2

　　具备自动覆白、白底、专色等 16 种白墨打印方式，并且可以打印 3 种具有特殊效果的光油

　　打印平台最大承重  50 kg/?  (按平铺方式计算)

　　超级强力真空吸附系统可将板材牢牢地吸附在打印平台上，对于易受热变形的材质尤为适用

　　4．人性化

　　1、自动介质厚度测量和自动高度控制系统采用全闭环的控制方式，能自动适应不同厚度的介质，避免人为误操作造成损坏。

　　2、具备显着提高生产效率的自动跳白打印功能，能够自动识别并且避开画面中的空白部分。

　　3、可设定两个 UV 灯管的照射功率，双向打印时按照往返方向自动轮换，能够有效减少深浅  PASS道。

　　4、强大的喷嘴补偿功能可用功能正常的喷嘴替代故障喷嘴进行喷墨打印，确保画面不会出现露白或者 PASS 道。

　　5、配备功能强大的智能化、人性化的 RIP 软件（SEEGET  or  ONYX），不同的画面可以重叠之后照样输出，极大地方便了日常的打样校色工作，出图效率大幅提高。

　　6、自动介质定位装置方便上下料。

　　7、小车介质防撞装置，碰到介质时能自动停止，保护小车和喷头。

　　8、可选的软件模版打印技术解决了拼接中的误差问题，使拼接误差小于 0.5mm。

　　9、可选的流水线打印模式适应工业化在线生产。

　　5．稳定可靠

　　全系列数码打印设备是按照 24 小时*7 天生产作业模式进行设计的，选用各种符合工业生产要求的耐用型部件，尤其使用工业级的  Spectra  喷头只需细心使用和保养能够用上 3-5 年。

　　控制主机采用高速、稳定的联想工作站，系统平台采用运行稳定、维护简便的 WINDOWS 系统。

　　整体钢质框架结构，稳定可靠，横梁采用双导轨钢架结构，机头运行更为快速、平稳。

　　采用 IGUS 拖链线、AB 伺服电机、迈高迪同步带，确保系统长期稳定可靠运行。

　　设备配备多处紧急制动开关，确保人身与设备安全。

　　配备应急后备电源，当主机突然断电时，仍可维持负压系统，保持负压系统正常工作，来电时快速进入工作状态。

　　6．环保

　　采用不含  VOC (挥发性有机化合物)  的环保型  UV  固化墨水??未来新趋势！

　　7．应用广泛

　　由于 UV 固化墨水能直接在各种材质上打印，可以部分替代传统丝印的应用，并获得比丝印更丰富的

　　色彩和更高的效率，所以能突破传统工艺在个性化的产品加工领域取得了飞速的发展，例如：家电面板、

　　家具板材、吊顶、木地板、瓷砖等等。

              更多打印机品种敬请关注：http://www.handtoptech.cn
