技术参数 Technical parameters

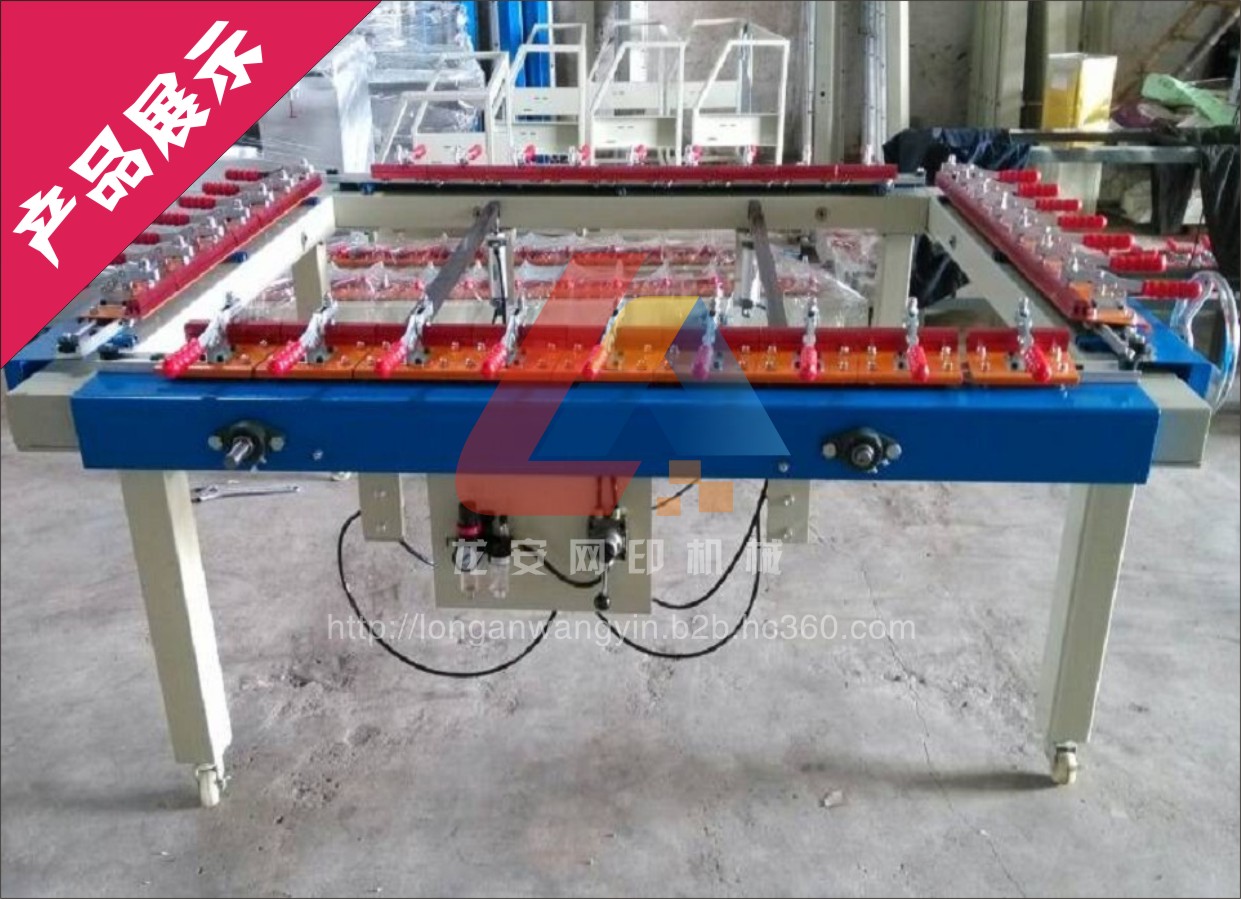

产品名称：机械式单夹头拉网机
规格型号：S-1518
内尺有效面积：1500*1800mm
最大网框外尺寸：1500*1800mm
外径尺寸：1650mm*1950mm *760mm
用途Use
主要用于丝印网版的拉制，操作简单、方便、快 捷。
产品特性The characteristics of the product
该机吸收国内外绷网机的优点、结构紧凑、绷网张力高，操作使用方便，外观好，是制作广告等大型网板和专业批量制版的理想机械
松软性橡胶，耐用、弹性好，在拉网过程不致使网布开裂
机械结构传动，性能稳定可靠；
本机选用台湾产气缸和其他气动配件，来保证拉网之张力，同时也保证张力的可靠与稳定；
采用韩国技术可调整脚轮；
夹头配备新型专用凹槽轴承；
外表采用进口塑粉涂装；
拉网时张力均匀，手动微调；
操作步骤Operation steps
1.首先根据网框大小调节拉网的面积，然后将活动脚轮锁死
2.选择合适的网框支架将其放在拉网机上
3.调节手轮，使网框尖端之间的距离在5-6mm，以避免在拉网过程中由于网纱张力增大，网框顶住网纱而
造成网纱破裂。
4.拉平网纱，用网夹固定好网纱的边缘，再慢慢旋转机架上四边的手轮，使网纱慢慢处于张紧状态，如此
反复，直到网纱的各处的张力大致相等为止，张力的大小概括网纱的目数和质地而定，网张好后最好用张
力计进行最终的检查，注意：网纱拉力不能一次拉到位，必须分开几次，比如：拉网力要求40n，先拉到
15n，经过最少5分钟的停留后，才拉到20n如此反复拉网才可。
5.调节手轮，使网框上升，注意网框均匀地接触网纱，然后在网框与网纱相接触的地方涂上藤黄胶，注意：
必须等待胶干以后，方可将网框与网纱一同取下。
6.等绷网完以后，扳动换向阀，使手轮回到初始位置，关闭电源。
1） 手轮；当手轮向左旋转时，网纱处于张紧状态，当手轮向右旋转时网纱处于松弛状态。
2） 活动脚轮；当要调节拉网机拉网的面积时先要松开活动脚轮，螺丝
3） 固定脚；整个拉网机的固定支撑。
4） 杯头螺丝；当要调节手轮在机架上的位置时，先要松开此螺丝，以便固定手轮。

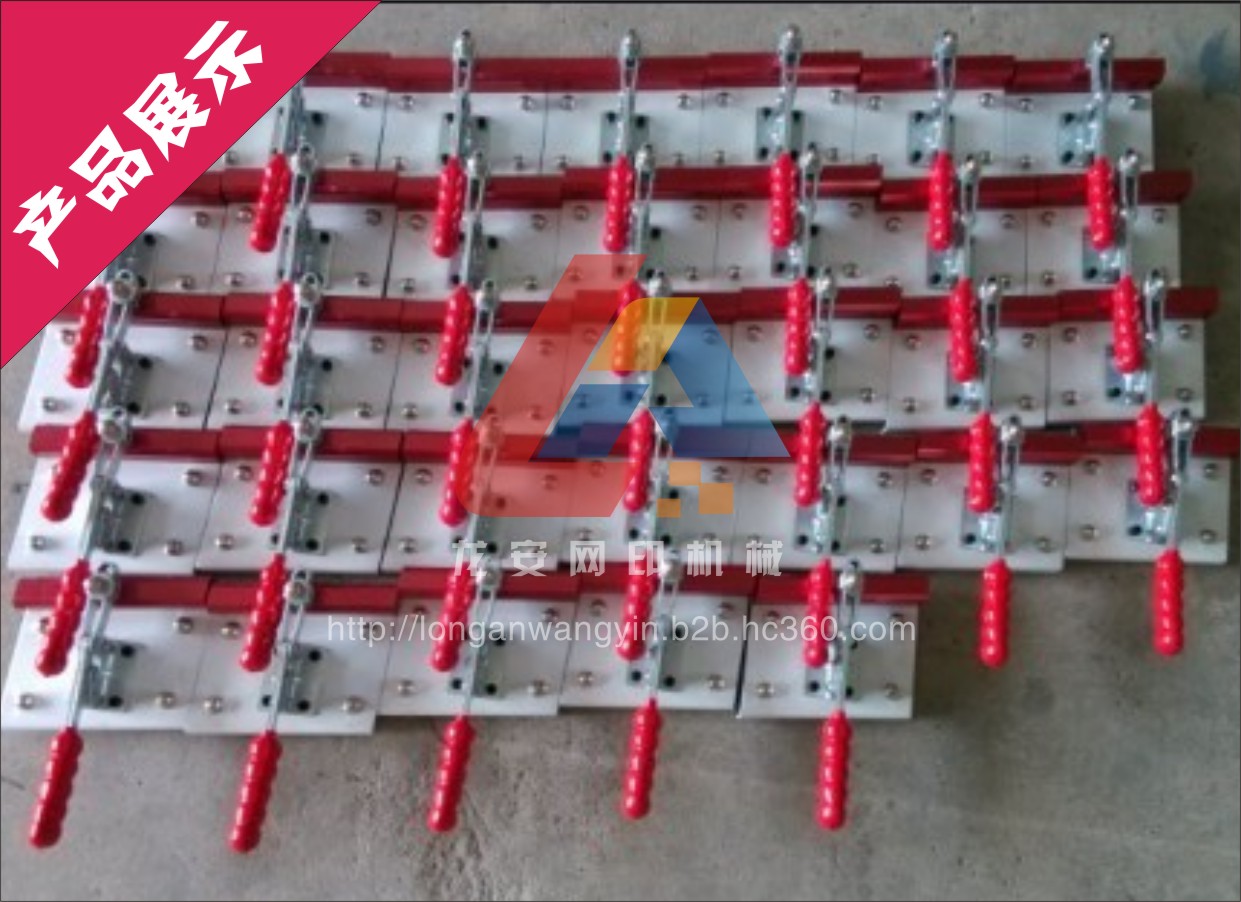

5） 网夹；在拉网纱时，用于固定网纱四边，以便于使用网版达到最佳。
6） 网框支撑架
7） 万向把手；当在调整拉网机的拉网面积时，先松开四边上的万向把手，以便于调整好拉网机时，使气
缸处于网框四边上对角.
注意事项The matters needing attention
为保证机器设备的正常使用，确保精确度，延长设备的使用年限，请注意以下事项：
1、 本机器适用气温：在＋5℃到＋40℃的空气温度范围内正常使用。湿度：要求最高温度＋40℃时对应的湿度
不超过50%的环境下正常使用。海拔：在海拔1000米以下使用。
2、 运输储存：本机器在运输储存中要求所有配备的电气设备和结构的温度控制在-7℃到40℃，对于24小时以内
的短时间运输储存不能超过-15℃到50℃
3、 气缸使用过程中务必每天给螺杆(主轴)加注机油,以减少摩擦。
4、 手轮在使用前后，务必对每根调节螺帽、螺杆加注机油;加注机油的位置，将摇轮轻轻向后拉动，转动手轮，
便可发现其注油孔。
5、 绷网夹钳在不使用时请张开夹钳，避免因时间过长而影响压条的弹性。
6、 本机器如长期不使用请切断电源和气源同时各活动环节，金属表面做好防锈工作，
7、 整机活杆上严禁堆放重物，以免造成活杆变形不能使用。
8、 使用时请以网布的横向先进行拉伸，后再由纵向拉伸，以便达到要求的张力。
9、 在绷网之前，必须先固定活杆底部的靠块螺丝，使整机定形，再作拉伸张力。
10、本机器如长期不使用请切断电源和气源同时各活动环节，金属表面做好防锈工作，其储存条件参照第二项
11、设备在使用寿命到期后的处理方式:当设备达到了其寿命期，不能再使用时，请拔掉电源并根据当地的规定
合理处理。
