供应晒版机

产品介绍

晒版机是用于制作印版的一种接触曝光成像设备,利用压力(包括大气压力和机械压力),使原版与感光版紧密贴合,以便通过光化学反应,将原版上的图像精确地晒制在感光版上。 晒版机是能够完成接触曝光的真空成像设备.

功能

适用于高精度线条和高密度网线之直接/间接或直间接网版曝光及无尘室环境。适用于高精度线条,网点及高精度电子行业特殊网版晒版。

特性

   装配进口光源反射板，耐紫外线强光照射、抗氧化侵蚀，灯光源分布均匀度90%以上，整版曝光量均匀稳定。精密积算光量计，准确控制曝光量误差低于±2%，完全排除灯管老化、灯光起动不稳定及电压不稳定而造成连晒及再版的曝光量不稳定现象，所造成的网线失误和精密线路线径失真。配备无尘、无油、静音型真空抽气帮浦及高张力抗紫外线真空胶板，真空速度均匀快速，版与底片密接快速平整。

1、真空装置：配备1.5升真空泵，抽气速度超快，十几秒即可将网框吸稳

   固。

2、橡皮布：采用台湾橡皮布厚约1.2MM，坚韧耐用，只要不弄穿一般能用

   三四年。

3、晒版机玻璃：9.2MM厚玻璃，保证台面承受力，机身铁板厚实，厚约

   1.2MM.

4、晒版机快门：备有自动遮光快门，内置抽风冷却系统，可将灯管的热

   量及时散发从而延长灯管的 使用寿命，达到最好的晒版效果。

5、晒版机铁板：采用1.2MM厚铁板，机身厚实，机身漆经过高温烤漆，

   漆面光滑且不易掉。

6、进口反光罩，反光片犹如钻石反光面，令灯管可以折射至四个角，确

   保光照强度均匀。

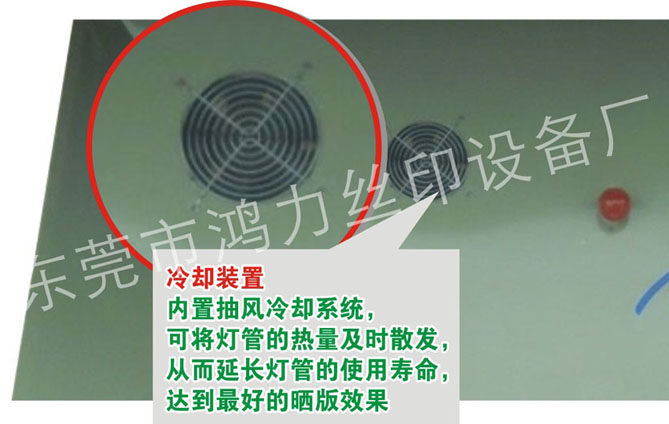

7、冷却装置：内置抽风冷却系统，可将灯管的热量及时散发，从而延长

   灯管的使用寿命，达到最好的晒版效果

8、晒版机光源：灯管功率:3KW  220/380V  50HZ，灯管采用专业的碘

   镓灯，该碘镓灯特别耐用，具有光谱稳定、使用寿命长、耗电少 晒

   版时间短（5秒－60秒就可以搞定，极大的节省时间 提高了生产效

   率。

维修  保养

灯管不会亮一闪一闪的，管压不够要更换灯管
打开抽气开关真空泵有工作但抽不紧，检查滑动开关或调紧螺丝
打开总电源开关指示灯不亮，检查保护开关
快门打不开，更换继电器或变压器

长期不用应把漏电开关关上
用完晒版机后应置总电源开关0的位置
连续两次开灯，间隔时间要大于5分钟
不宜放在高温潮湿处，一般在5--40度

保持通风干净，不宜和易腐蚀性物品放在一起

操作步骤
1.首先打开上盖 用多功能玻璃清洁剂少许擦试玻璃表面 确保表面清洁彻底；

2.把晒版机的三相插头插在带接地线的三相电源插座上。

3.把电源总开关打开，指示灯亮，按一下开灯开关，晒版灯亮，电流表指示晒

  版灯电流；

4.将待晒版（或钢板）放在玻璃适当位置，并把吸气导管放在紧靠网版的侧边

（忌放在网版图案上或被网版压着，否则影响晒版质量）。把上盖慢慢地往

  拉，锁紧上盖

5.调整晒版时间，根据网版图案及不同的感光材料，设定适当的时间。

6.设定时间后，把抽气开关打开，约1分钟左右后上盖橡皮胶会慢慢被吸紧压

  住网版。

7.观察电流表的指针回到12A左右位置，把曝光的按钮按下，曝光快门打开，

  时间继电器开始工作。晒网版设定时间到，曝光快门自动回到原位，把抽气

  开关关上，放气开关打开，取出网版，冲水。

8.如有网版继续晒版，一次开灯可连续无限次晒网、晒版至数小时。

9.网版晒完关灯，需要5分钟后才可把电源开关关闭，让灯管自然冷却

10. 再次用多功能玻璃清洁剂少许擦试玻璃表面，使玻璃表面保持清洁。
