2、基本说明
2-1 机器名称、型号：

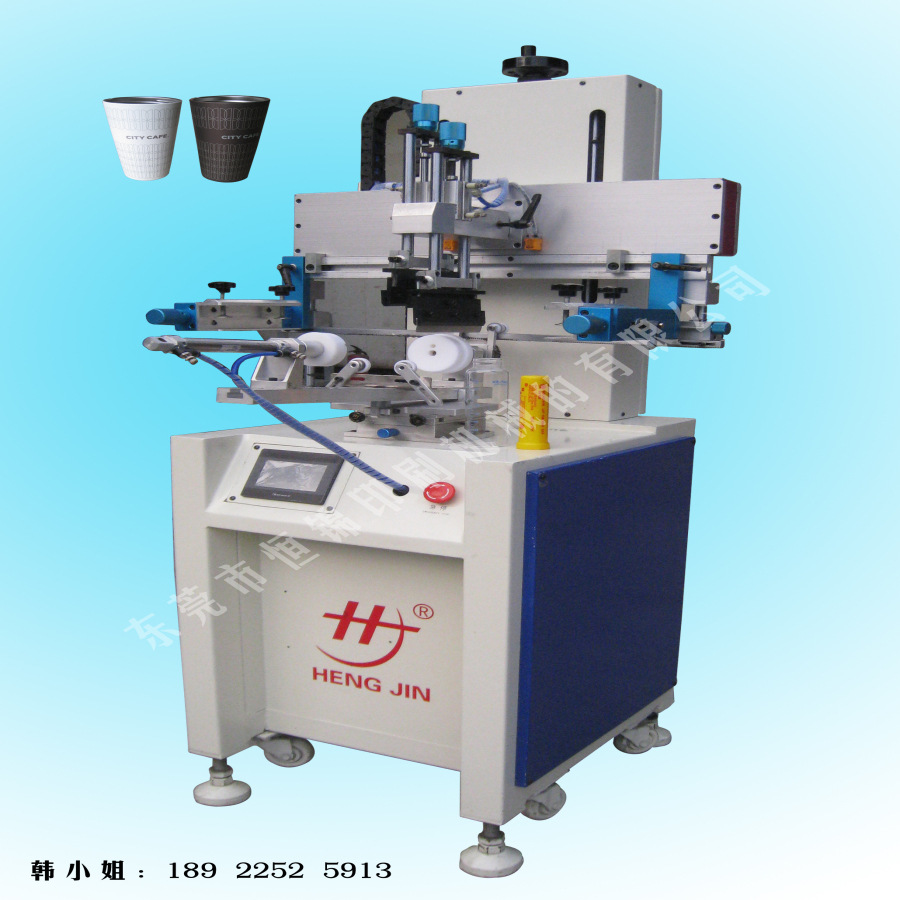

电动式曲面网印机
HS-260R-12
2-2 用途：

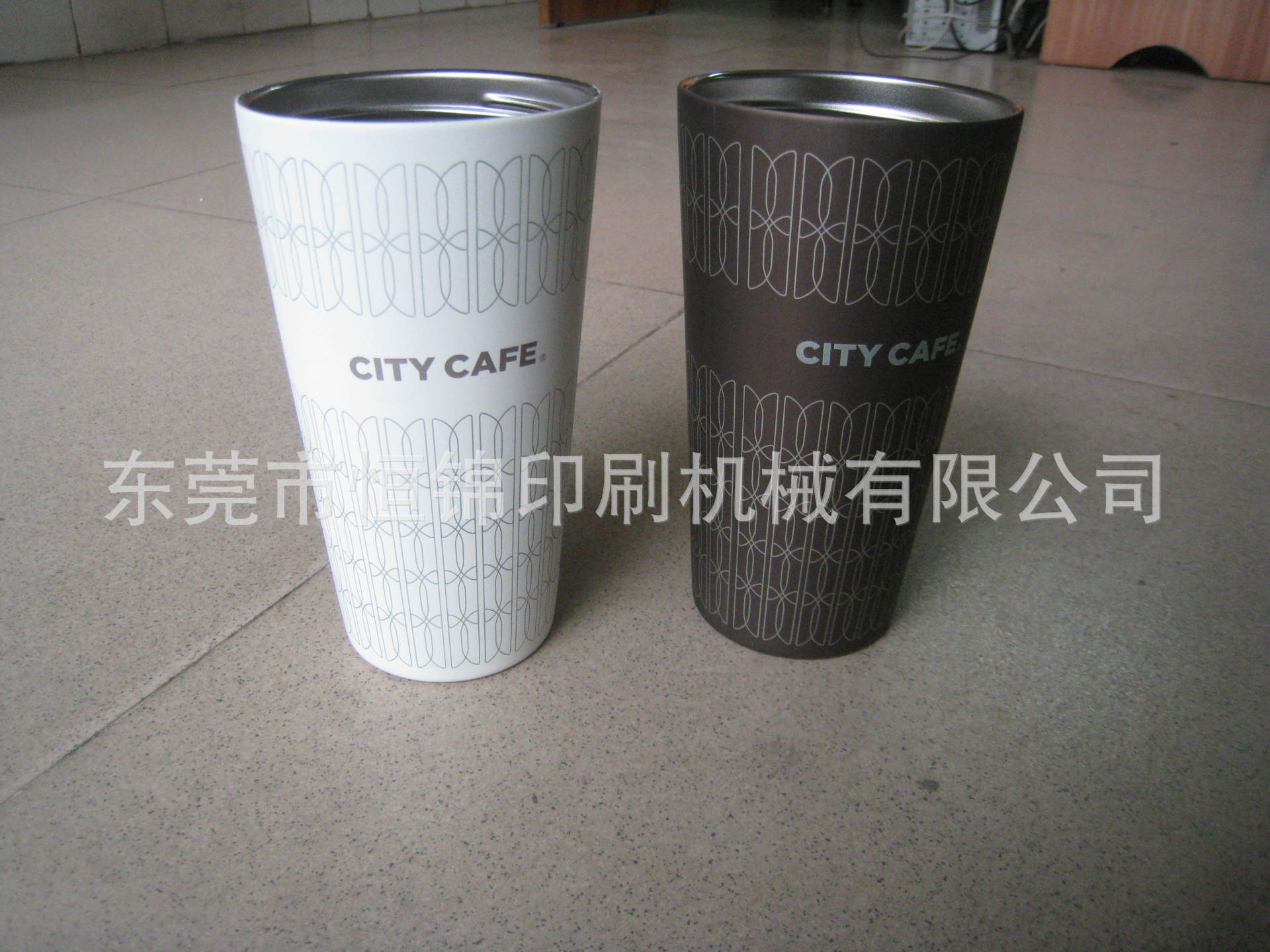

适用小件管状/圆柱/筒形产品之精密网印，例如油管、圆珠笔、蜡烛、瓶盖.......等。
2-3 特性：
Ⅰ、电动式结构，气压消耗量特少，空压机1/2HP即可驱动，长期节省能源转换成本30%。
Ⅱ、网版左右采用德国Festo无杆气缸，搭配精密线性滑座和精密线性导轨相结合。
Ⅲ、转盘采用台湾凸轮分割器精密旋转定位，无需二次定位。精密±0.02mm。
Ⅳ、热风烘干系统采用高效发热管装置，升温快。
Ⅴ、人机界面数字化控制，可设定多种功能及操作参数，利于作业数据化及标装化，人性化。
Ⅵ、加装安全罩，安全光幕，周密防护操作者人身安全。
Ⅶ、免油式滤水调压组不产生排气油雾污染，适合无尘室内使用。
2-4 规格
|
序列号 |
项 目 |
规 格 |
|
1 |
最大印刷直径 |
Ø25mm |
|
2 |
转盘工位 |
12位 |
|
3 |
最大印刷面积（深X宽） |
250x200mm |
|
4 |
最大装框尺寸（深X宽） |
400x300mm |
|
5 |
最小装框尺寸（深X宽） |
250x110mm |
|
6 |
版框高度 |
16-35mm |
|
7 |
转盘直径 |
Ø420mm |
|
8 |
印刷头速度 |
200-950mm/sec |
|
9 |
最大产能 |
1500P/H |
|
10 |
适用电源 |
1相，220V,50/60Hz(选配) |
|
11 |
耗气量 |
0.65升/周转 |
|
12 |
烘干功率 |
2Kw |
|
13 |
耗电量 |
1.2Kw |
|
14 |
气源压力 |
4-6Kg/cm2 |
|
15 |
机器尺寸（宽X深X高） |
1500x1200x1623mm |
|
16 |
机器重量 |
400Kg |
注： 1bar=0.1Mpa=14.5psi=1.02kg/cm2
A(电流)=（1000xKw）/(Vx80%)
2-5 工具附件
专用附件：
|
机 型 |
项 目 |
规 格 |
数 量 |
项 目 |
规 格 |
数 量 |
|
HS-260PME |
新式HS刮胶铝夹 |
160mm |
1支 |
新式HS铝回墨刀 |
160mm |
1支 |
|
160mm |
1支 |
160mm |
1支 |
|||
|
|
|
|
|
|||
|
|
|
|
|
通用配件附工具：
|
项 目 |
规 格 |
数 量 |
|
平印胶刮 |
|
|
|
H型夹组件 |
新式HS铝H型夹 |
4件 |
|
脚踏开关组件 |
大型脚掣+航空插头 |
1组 |
|
开门锁匙 |
自带 |
2个 |
|
工具箱（蓝） |
5′′ |
1只 |
|
活动扳手 |
0-24mm |
1只 |
|
球型六角扳手 |
2-10mm |
1套 |
|
一字螺丝刀 |
|
1把 |
|
十字螺丝刀 |
|
1把 |
|
技术手册 |
HS-260R-12 |
1本 |
