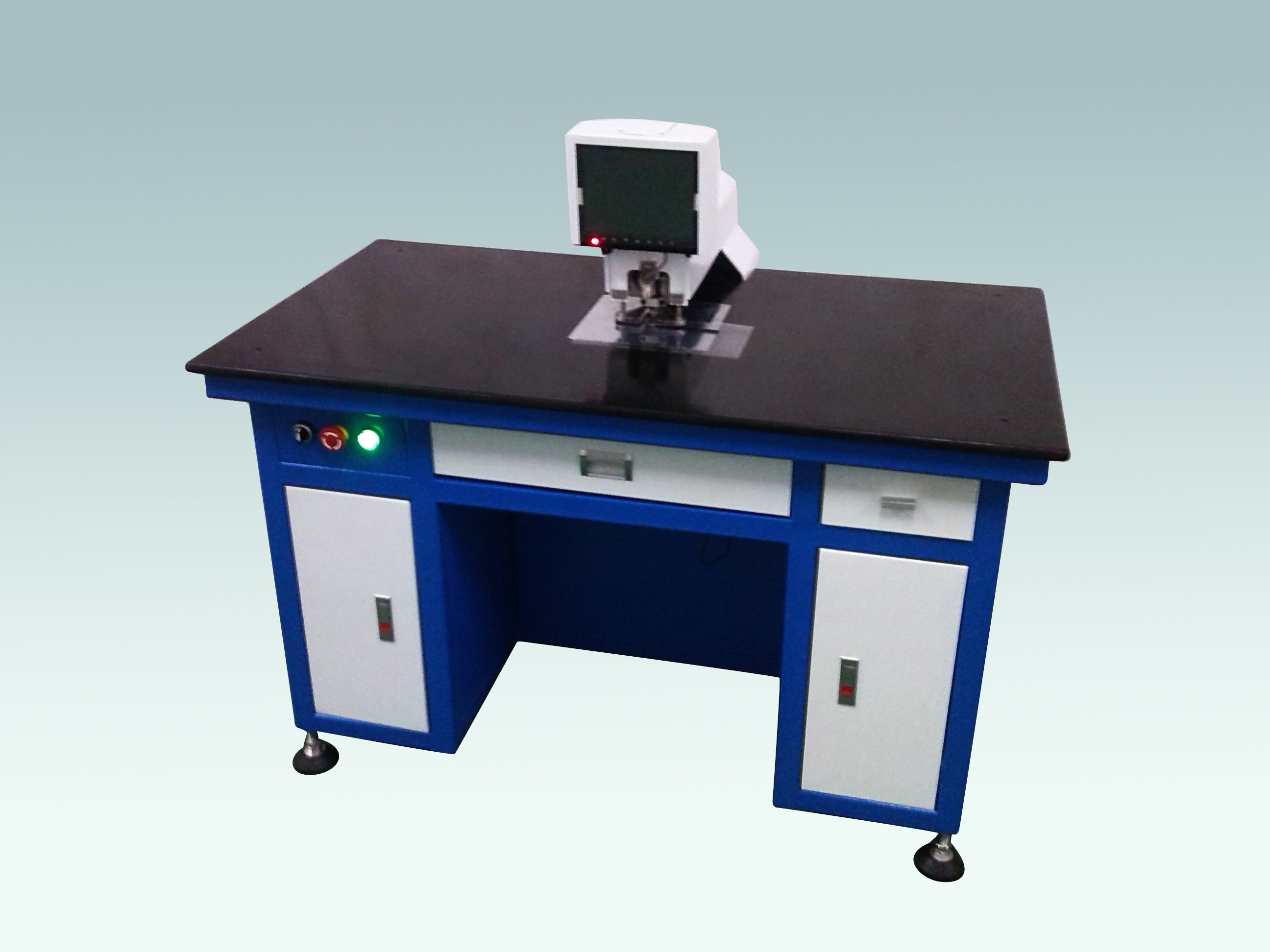

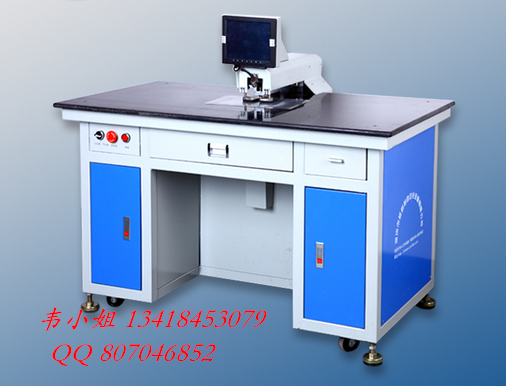

CCD自动定位打孔机
*自动打孔机简介
自动打靶机根据不同地区不同行业又称为自动打靶机，自动冲孔机，电脑打靶机，电脑打孔机，电脑冲孔机，自动定位打孔机，自动定位冲孔机，自动定位打靶机，名称不同，实际是同一种设备广范运用于印刷包装、电子印刷、铭牌标牌等行业印后对位孔冲孔！设备用于在PCB线路板、FPC软板、IMD/IML、菲林，重氮片，手机面板，手机按键，不干胶、薄膜开关,胶片、PE、PC、PVC、PET膜、聚脂膜、薄铝，铝基板,FR4玻纤板等众多材料。
*自动打孔机适用行业（按不同型号分类）
1、轻型HS015/HS008
（1）适用于：手机按键/手机面板、胶片、FPC软板、菲林/棕片/黑片重氮片、IML/IMD、电子薄膜开关 等柔性软板；PCB玻纤板、PVC/PET/PC面板、铭板标牌等非金属材质的定位打孔。
（2）相关参数：
|
型号TYPE |
HS015 |
HS008 |
|
加工精度 Precision |
小于等于正负0.02mm |
小于等于正负0.015mm |
|
加工速度Speed |
0.4秒/孔 |
0.4秒/孔 |
|
最大冲力 Max strength |
2500N |
2500N |
|
设备重力N.W |
198+2KG |
198+2KG |
|
气压要求Barometric pressure |
0.4~0.8Mpa |
0.4~0.8Mpa |
|
冲孔直径 |
Φ1－Φ5mm(标配) |
Φ1－Φ5mm(标配) |
|
电 压 |
AC220V-240V |
AC220V-240V |
|
外型尺寸 |
1250×770（长×宽） |
1250×770（长×宽） |
2、重型HSz15/HSz08
（1）适用于：手机按键/手机面板、PCB/玻纤板/PVC/PET/PC面板、铭板标牌、铝基板及其他薄金属面板等定位打孔。
（2）相关参数：
|
型号TYPE |
HSZ15 |
HSZ08 |
|
加工精度 Precision |
小于等于正负0.015mm |
小于等于正负0.008mm |
|
加工速度Speed |
0.4秒/孔 |
0.4秒/孔 |
|
最大冲力 Max strength |
7000N |
7000N |
|
设备重力N.W |
198+2KG |
198+2KG |
|
气压要求Barometric pressure |
0.4~0.8Mpa |
0.4~0.8Mpa |
|
冲孔直径 |
Φ1－Φ5mm(标配) |
Φ1－Φ5mm(标配) |
|
电 压 |
AC220V-240V |
AC220V-240V |
|
外型尺寸 |
1250×770（长×宽） |
1250×770（长×宽） |
*自动打孔机的特点
（1）功能：片材全部OK；CCD全自动定位冲孔
（2）精准度高，整体误差小于等于0.015mm
（3）冲孔速度快，平均冲孔速度为人工冲孔速度的7-8倍，仅需0.5秒每孔
（4）不拖料，精准定位图标并自动打孔；
（5）柔性材料和亚克力板类的易碎材料，机器都能打，不损坏材料。速度快，软件可终生免费升级；
（6）电脑工作系统，人机界面、 直接在触摸屏上设定工作模式，简单直观；
（7）特殊光源识别方式， 能自动识别各种材料上的圆形图，自动对位冲孔；
（8）工作时可分别在8寸电脑屏或冲孔处直接观看冲孔实况；
（9）冲孔时由设备上的压脚压平被冲孔的薄膜，冲孔更精准；
（10）可提供特异化设置。电脑系统可升级，并为你提供强大的专业化技术支持。
（11）图像处理：2值化综合图像处理方法。
（12）能打印刷不清或半圆以上的残缺圆，特殊印刷材料，反光等镜面材料等等。
附件一：设备附属配件清单
依照第一条设备名称及规格约定，此设备随设备配送以下配件:
|
序号 |
配件名称 |
品牌/型号 |
单位 |
数量 |
备注 |
|
1 |
模具 |
|
套 |
4 |
|
|
2 |
AC电源线 |
|
根 |
1 |
|
|
3 |
Ø8气管 |
|
米 |
3-10 |
|
|
4 |
换模扳手 |
|
套 |
1 |
|
|
5 |
压角垫片 |
|
片 |
2 |
此几种配件做后期备用 |
|
6 |
锁模螺丝 |
|
个 |
若干 |
|
|
7 |
弹簧、垫片、螺柱 |
|
个 |
若干 |
|
|
8 |
说明书、宣传彩页 |
|
份 |
各一份 |
|
|
9 |
培训单、保修卡 |
|
份 |
各一份
|
|
附件二：设备主要配件及易耗品清单
|
序号 |
配件名称 |
品牌/型号 |
使用寿命 |
价格 |
交期 |
备注 |
|
1 |
导轨 |
THK |
3年以上 |
3000元/套 |
|
日本 |
|
2 |
丝杆 |
HIWIN |
3年以上 |
2000元/套 |
|
台湾 |
|
3 |
CCD摄像头 |
精工 |
3年以上 |
1500元/套 |
|
日本 |
|
4 |
主板/软件 |
HS |
3年以上 |
3500元/套 |
|
自主开发（可终身免费升级） |
|
5 |
气缸 |
SMC |
3年以上 |
120元/个 |
|
日本 |
|
6 |
电磁阀、 |
SMC |
3年以上 |
100元/个 |
|
日本 |
|
7 |
驱动器/电机 |
雷赛 |
3年以上 |
1000元/个 |
|
日本 |
|
8 |
模具 |
淬火 |
100-300万次 |
100元/套 |
5-7天 |
易损耗材（含税加10个点） |
*我们的承诺及服务
（1）整机保修1年，保修期内机器维修不收取任何费用。(耗损件及人为损坏除外）
（2）终生免费提供软件系统的升级，您无需担心期间会产生任何费用。
（3）我们有强大的售后系统，在珠三角、京津唐、江浙、重庆、成都、江西等7大地区均有办事 处，您不必为因路途遥远机器故障维修难而犯愁了。您购买了我们的设备，只要有问题，随时拨打下方我司各办事处电话即会有工作人员及时为您解决难题！
联系人：韦小姐 13418453079
座机专线：0755-23723330
邮 箱：807046852@qq.com
Q Q：807046852
