浙江大载量精密型气动分度盘厂家供应

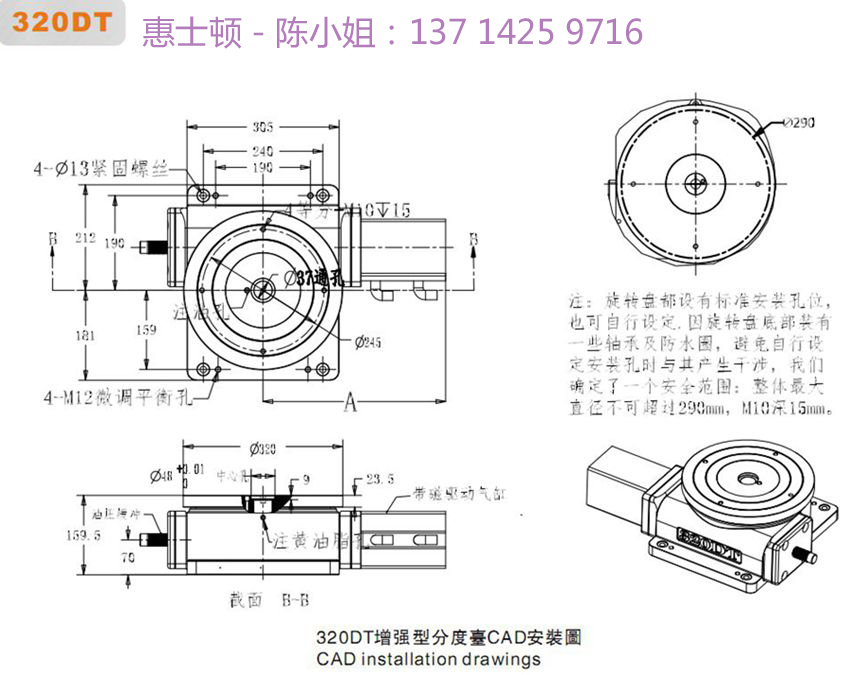

产品名称：320DT





标准精密气动旋转分度台    DT系列



l  采用高刚性的本体结构及机械夹紧机构，适合配备于自动生产线的专用机型

l  内设密封橡胶圈，可防止切削液进入机罩内

l  采用压入式结构，配备三点式缓冲装置，大幅提升了承载力，耐久性优异

l  防水效果优异





一、中心主轴 （稳定性强）

    市面上的分度盘中心主轴是不转动的，我们普通型的也是一样，盘面围绕中心主轴在旋转，适合于粗加工，加大了盘之后，会出现抖动，速度快了，加载东西大了，会冲过头。我们加强型的盘，中心主轴跟着盘面一起旋转，以上现象是不会出现的。

二、结构性不同 （可卧立两用）

    市面上的产品和我们普通型的产品一样，属于悬浮式结构，我们增强型系列的产品是一体式的，所以，我们的盘可以卧立两用，倾斜角度用都没问题，普通型的是达不到这个要求的。

三、过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格140DT-180DT-250DT-320DT具有过载保护特性。

若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度盘转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

四、缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。



产品特征

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动顺序平稳台面无起浮

4. 控制运动运行顺时针，逆时针（选项）

5. 集成功能三点式过载保护，无冲过现象，气压缓冲调节

6. 精度保证，整机采用表面高精度高压推力轴承

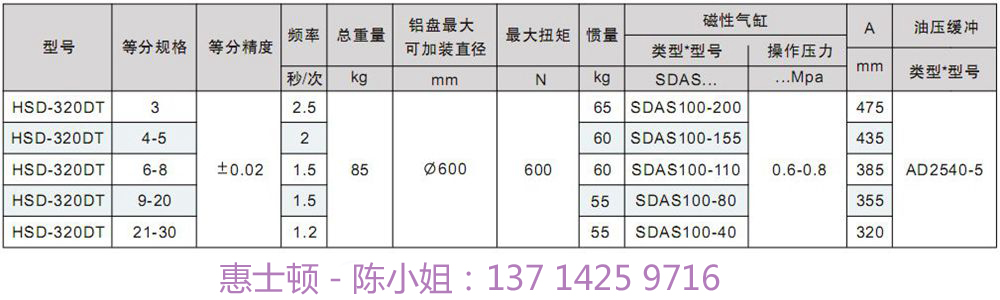

7. 等份：3，4，6，8，10，12，16，24等特殊等份另定
