1、UV LED点光源的定义：面向未来工业，超越传统固化设备，使得UV LED固化更强射，更为稳定、环保、便捷操做。

2、UV LED点光源参数表

型号		LWUVLED点光源系列
波长		365nm~405nm
控制通道		4、6、8可选
光强		9000mW/cm2
照射模式	顺计时模式	照射时间：0秒到999.9秒，照射光强：0%到100%
	倒计时模式	照射时间：0秒到999.9秒，照射光强：0%到100%
	点动模式	专用触点开关信号输入
外部控制	方式	I/O端口
	外部输入	照射开始/结束，紧急停止
	外部输出	照射输出，故障报警，待机信号
显示内容		触摸屏显示，可方便设置时间，照射模式
冷却模式		风冷(有风扇) / 自然散热(无风扇)
电压范围		88~264VAC,  50/60HZ
电力消耗 (最大值)		20W (6通道)
外形尺寸 (控制箱)		W*L*H（130*190*170mm）
重量		1.8 Kg
外形尺寸 (照射头)		W*L*H(有风扇): 25mm * 25mm * 88mm D*H(无风扇):  Φ13mm * 80~120mm

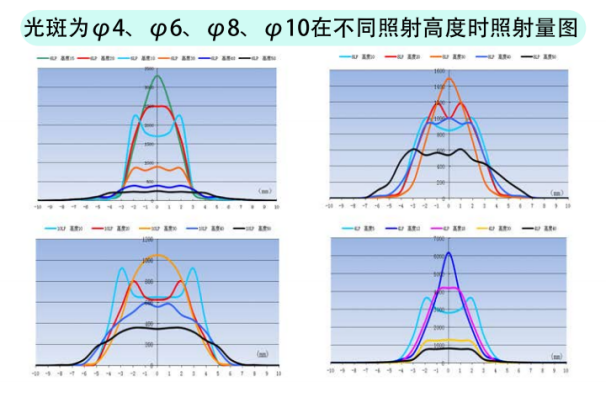

、照射光斑尺寸

365nm 385nm 395nm 405nm 波段可选	适用的镜头	光斑直径	φ3mm	φ4mm	φ6mm	φ8mm	φ10mm	φ12mm
	光功率强度(mW/cm2) ※2		15000	7500	3500	2000	1500	1000
	照射距离		10mm	12mm	20mm	25mm	30mm	35mm
	照射头长度		2m、5m、10m  可选
	灯的等级		等级3B的LED生产
	灯的预期寿命		25000hours（当室内温度超过50度的除外）
	适用温度/湿度范围		-10～＋50℃　25～85%RH
	冷却方法		风扇冷却，自然冷却

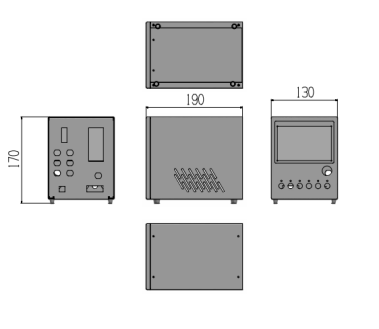

4、控制器主机尺寸

5、照射光源尺寸

       风冷式                   自然冷却

6、产品特点

（1）光源小巧，一台主机控制器可同时独立操作6个点光源照射头使用，使主机控制器使用效率显著提高.

（2） 超长使用寿命>20,000小时, 维护简单，更低维护成本

（3） 采用大功率高性能进口灯珠，光输出稳定，均匀性好，固化效率高

（4） 照射峰值光强10000mw/cm2

（5） 触摸屏操作界面，配备通信I/O接口, RS232接口

（6） 即开即关，无等待时间, 瞬间点亮，可即时达到设定功率(1-100%)输出

（7） 冷光源，无热辐射，固化温度低于50度

（8） 无重金属元素有害物质，环保

（9） 比传统汞灯省电80%以上

（10） 自动检测，故障报警设置，当有一个通道发生故障时立刻报警

（11） 适用范围广，适合几百种胶水和油墨的固化干燥

（12） 独特的冷却风扇，快速的芯片散热，提高输出功率的稳定性，延长LED                   寿命点

7、典型的应用

  ☆UV胶/无影胶固化。

  ☆微电子行业-UV光固化应用

  ☆硬盘磁头装配(读写头的封装、金线固定、轴承、线圈、芯片粘接等)

　

  ☆马达及元件装配(导线、线圈固定、线圈末端固定，PTC/NTC元件粘接，保护变压器芯)

　

  ☆DVD/数码相机(透镜，镜头粘贴，电路板加固)

　

  ☆传感器生产(气体传感器，光电传感器，光纤传感器，光电编码器等)

　

  ☆手机元件装配(相机镜头、听筒、话筒，外壳，液晶模组，触摸屏涂层等);

　

  ☆TFT-LCD液晶面板灌晶口封装;

　

  ☆TFT-LCD液晶板FPC的粘贴封装;
