双色丝印机，双色平面丝印机，两色平面网印机双色穿梭平面丝印机

 Ø机器名称、型号：

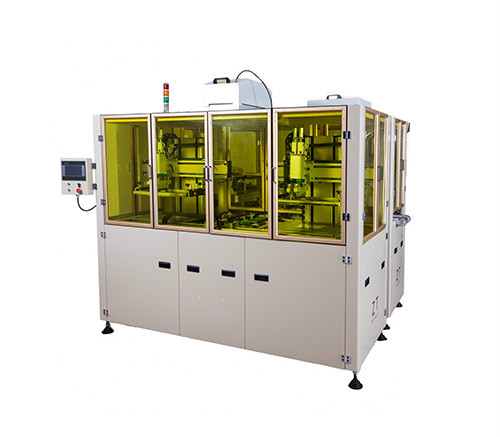

名称：全自动穿梭式丝网印机
型号:YC-1828-IV

Ø用途

适用于平面片、硬质薄板印件、手机玻璃镜片、cover lens、触控面板、太阳能电池、LED面板、EL冷光板、PET薄膜按键等高精密度产品的印刷。


Ø特征

■本机器由上料区、下料区、进出料机机械手、精初定位区、除尘、Tray盘输送区等构成；实现玻璃送料与收料集成一体，超越传统分体作业模式。
■除尘区采用滚筒粘尘作业，确保每一片玻璃在丝刷前能做到有效除尘。
■机械手立横滑座结构扎实，承载能力超强，内部采用高精度伺服电机、高速静音导轨、同步带传动媒介、确保玻璃在运输过程中高速、精准、无损伤、低分贝。
■本机器配有FFU空气净化装置，确保玻璃在印刷全程处于洁净度较高的环境中。
■本机器机架部分主体采用方通和钣金焊接，外加亚克力门窗，整体外观大气、整洁、美观。
■人机界面采用数值控制，可设定多种功能及操作参数。屏幕均采用国内知名品牌的触摸屏，反应灵敏、准确。

Ø设备主要参数
序号项目单位内容

机型/Model ZTZP-1828-IV

每小时产能（h/pcs）片1000-1400

最大印刷面积mm180*280

最小印刷面积mm110×60

印刷缓存数量片4～7

印刷物厚度mm0.3~1.5

上/下料托盘可暂存数量个≦20

托盘尺寸范围mm380≤L、W≤500

印刷居中治具 人工调节

居中对位精度mm±0.03

机械手放片精度mm±0.1

机械手放片速度mm/s50≤V≤800

托盘机械手旋转角度 0o~180o

气源压力kg/cm25~7

耗气量Lcle4.5

设备功率KW6.5

相数、电压、频率 220V/50Hz

机器重量KG1800

机器尺寸(L*W*H)mm2200*1600*2100

连接隧道炉高度mm1000±50


注：以上参数仅供参考，技术参数如有变动恕不另行通知一切以实物为准。

Ø动作流程解说：


Ø粗定位、精定位、上下料机械手、印刷组件要项说明

n初定位：采用8点定位，初定位XY方向用电机驱动皮带结构实现夹持产品，保证了产品的位置准确。
n精定位：采用五轴6点高精度定位，驱动电机都为伺服电机。上下两层，上层X1、Y1方向伺服电机驱动皮带结构实现夹持产品，保证重复位置精度；下层X2，Y2，角度θ修正对应工位位置偏差与印刷对位。用凸轮随动器与玻璃接触，精定位整体位置调（实现X、Y、θ方向调节）采用触摸屏参数调节，方便准确；2个薄型气缸驱动精定位升降与平台分离。
n上料机械手：采用精密滑台气缸，伺服电机；双取放料机械手臂（一活动手臂调整两手臂间距方便料盘取料），同时取料放料，互不影响，工作准确快捷。
n精密凸轮随动器：滚动摩擦降低阻力、定位准确、无划伤产品。
n下料手臂：采用精密滑台气缸作动力，伺服电机；精准快速取料放回料盘。
n印刷组件：采用伺服电机加高精度滚珠丝杆升降结构、立柱横梁结构、机头结构、机械手横梁结构、网框夹结构实现印刷功能，该组件与机架做成一体，不需单独调节和对机，操作方便简单，结构也节凑。
