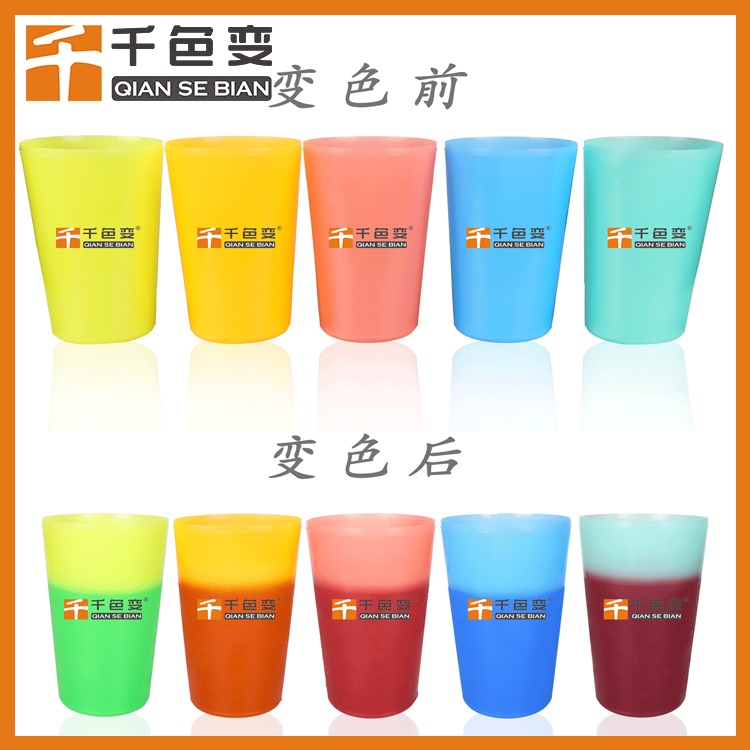

食品级杯子注塑温变粉 低温冷变粉 遇冰水变色

详细信息

联系方式

可逆感温变色颜料的变色原理和结构：
可逆感温变色颜料是由电子转移型有机化合物体系制备的。 电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色===无色”和“无色===有色”状态的颜色变化,这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。

微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料,感温粉或温变粉)。这种颜料的颗粒呈圆球状，平均直径为2~7微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约0.2~0.5微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避免破坏这层外壳是十分重要的。

感温变色颜料在塑料制品中优势：

感温变色颜料适合用于注塑和挤塑：
其特点是：囊壁厚，强度高，耐热性好，更加易于分散均匀，消色时残留色少。

适用范围：
本品可用于聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、软聚氯乙烯（S-PVC）、AS 、ABS和硅胶等透明或半透明塑料的注塑、挤塑成型。也可混入不饱和聚脂、环氧树脂、有机玻璃或尼龙单体内浇铸、模压、固化成型。

用量：
用于注塑、挤塑加工或浇铸、模压、固化成型时,变色颜料的用量为塑料量的0.5%-1.0%。变色颜料与塑料粒子要充分混和均匀（混合时可使用少量白油）。如果是普通颜料与变色颜料拼色，则普通颜料（或染料）的用量大约为变色颜料的0.5-2.5% 。

色母料：
在大批量生产时可先将变色颜料加入聚乙烯蜡或聚苯乙烯蜡中制成颜料含量为10%的色母料，然后再与塑料粒子混合使用。这样可使变色颜料分散的更均匀。

温度：
加工温度应控制在200℃以下,不要超过220℃,并尽量减少物料的受热时间。（高温，长时间加热将损害颜料的变色性能）。

免责声明：以上信息由会员自行提供，内容的真实性、准确性和合法性由发布会员负责。丝印特印网对此不承担任何责任。

联系我的时候！请说明在丝印特印网上看到的，我好做备案！
