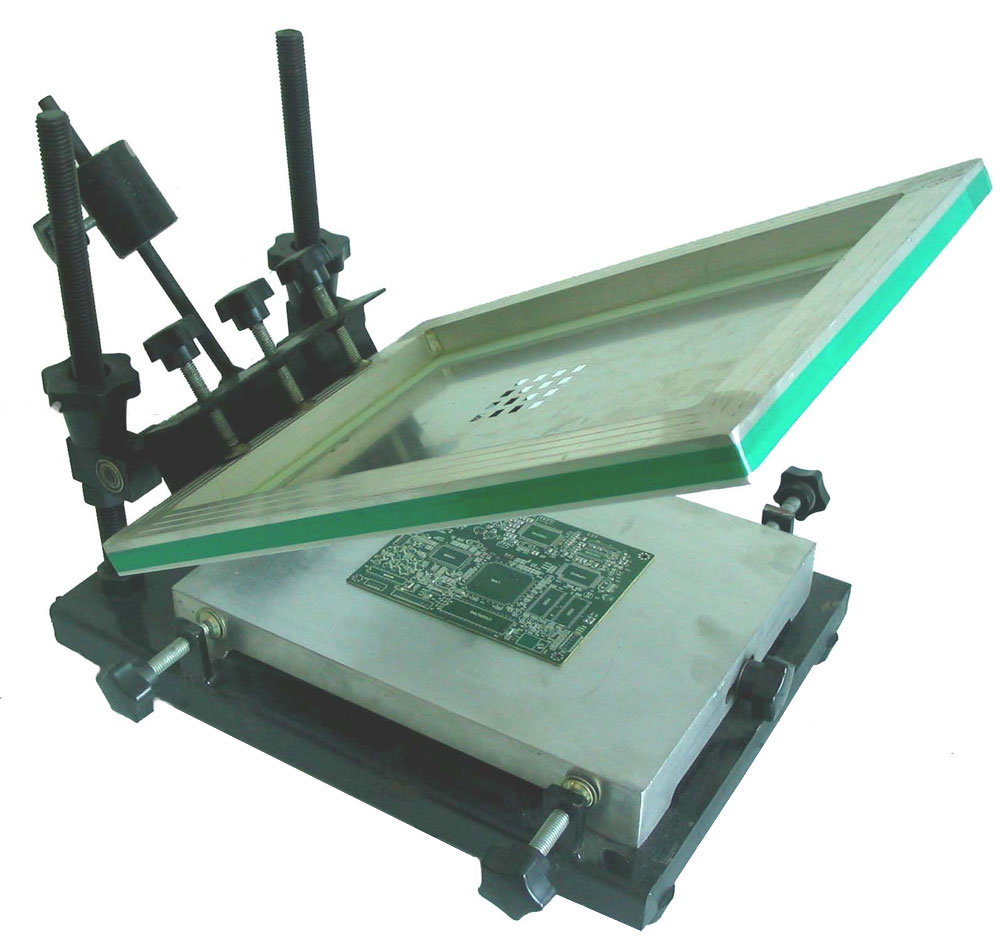

本设备是用于SMT（表面贴装技术）工艺生产中的手动印刷机。它采用丝网漏板作为模板，将焊膏、胶粘剂或其它稠状材料，按照模板图形，精确印刷在待组装的电路板上，以便后道粘片、焊接之用。

特点：
1、工作台Y方向可调节，网框X和旋转方向（θ）可调节，网框与工件台之间距离可调，实现丝网漏板与电路板的准确对味。
2、印刷板在工作台面上的定位采用定位条和定位销两种方式定位，夹紧采用真空吸附，保证焊接之中工件不移动。
3、操作灵活，使用方便，是代替手工点胶和点焊膏，实现小批量生产、提高工艺一致性的理想工具。

主要指标


网框最大净尺寸 275×185（mm）
工件台面尺寸 240×160（mm）
调节定位精度 0.1mm
X方向最大可调距离 20mm
Y方向最大可调距离 100（mm）
框架转动角度 ±8º
网框与工作台之可调
