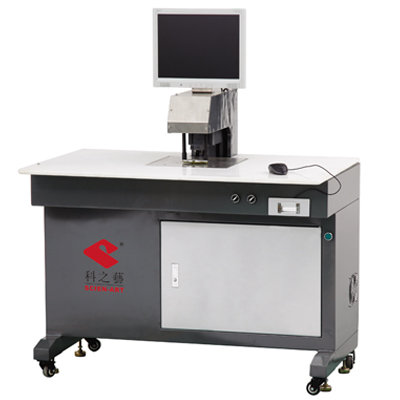

自动定位打孔机

详细信息

联系方式

冲孔机特点

1、  采用大理石面板 ，耐磨、实用、外形美观、大方、结构合理、操作简便、冲孔精度高等特点。

2、  采用windows2000操作系统，操作简洁方便。

3、  独创的图像算法对残缺靶型具有预测中心，修正偏差功能，加工精度小于0.008mm。

4、  全屏幕自动跟踪技术，当目标出现时自动锁定，冲孔，整个过程仅需0.4秒。

5、  运用单片机技术处理，自动识别目标，性能更加稳定。具有多种光源选择功能，使图像更加清晰。

6、  采用反射光和透射光可选功能，大大提高冲孔精度；15彩色液晶显示，有利于操作及长时间工作。

7、  工作机构采用机械与气动结合，性能稳定，冲孔力大大提高。

8、  适用各种柔性线路板、薄膜开关、菲林、铭板等多种材料。



技术指标

冲孔直径：￠0.5mm～￠4 mm (根据用户而定)

1、  识别直径：￠0.5mm～￠4 mm

2、  可加工材料：各种柔性线路板、薄膜开关、菲林、标牌面板等

3、  最大加工板面：500*600mm

4、  最大冲力：100kg

5、  多种光源：白色超亮度LED透射光及反色光

6、  定位误差：<0.008mm

7、  冲孔速度：0.4秒/孔

8、  功耗：200W（AC200V~240V单相）

9、气压力：0.5~0.8Mpa

10、尺寸（L×W×H）：1300×700×1550mm

11、重量：156kg

自动定位打孔机参数一览表

机型	FG-9200
穿孔方式	冲孔、钻孔
加工对象	柔性线路板、菲林、铭板等
加工尺寸	500mm×600mm
摄影方式	黑白256阶
基准标准	圆形、环形、十字形、分裂形等，特殊靶形事先提供
板材厚度	0.2-1.5mm
加工孔径	0.5-4mm
推力	100kg
靶行尺寸大小	0.5-4mm
XY轴移动范围	8×8mm
加工精度	0.003mm
加工速度	0.4秒/孔
作业环境	中文Windows2000操作系统
操作方式	鼠标
照明	白色超高度LED上投光及下投光
机械重量	156Kg
机械尺寸	长×宽×高   1300mm×700mm×1550mm
气源	5L/Min
电源	220V   2A
