电热膜复膜机

 一、前言

欢迎您选购FM-C1200-120EC型覆合裁切机，在使用之前务必先详细阅读本使用说明书，使用前也请您先了解本机的性能及工作原理。本使用说明只适用于版本为V2.0的机型，对其它机型不适合，但可作参考使用。

本机主要是针对生产电热膜（地暖片）产品而设计的，其操作简单方便，工作稳定，并配合裁切和收卷可生产出需要长度的电热膜（地暖片）。本机设计稳重、美观大方，是生产电热膜（地暖片）经济实惠的首选机型。

下面简要说明机器的组成结构及工作原理：

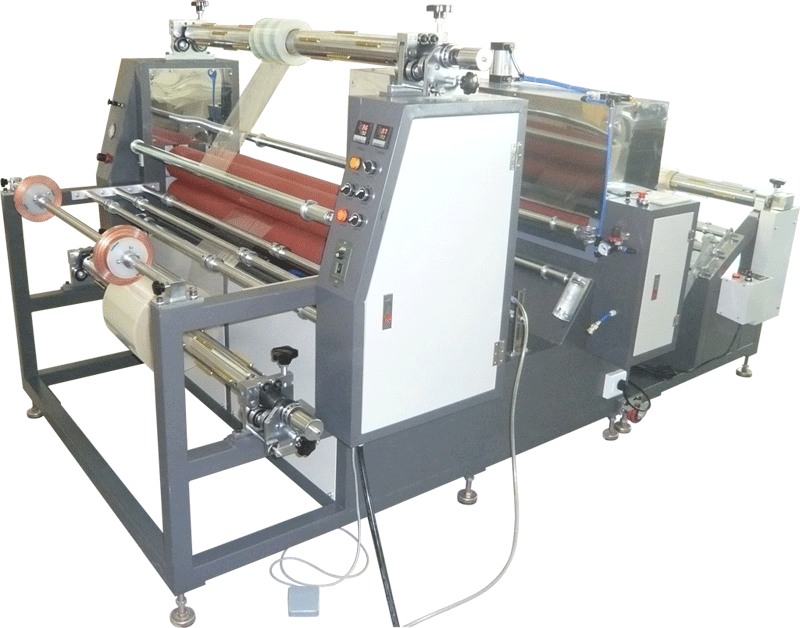

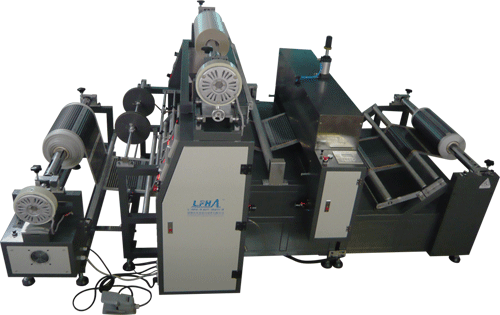

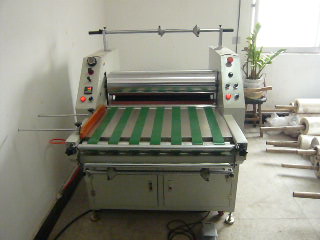

FM-C1200-120EC型覆合裁切机由放卷、覆合、裁切、收卷四部分组成，放卷包括胶膜放卷、电热膜放卷和铜条放卷，胶膜和电热膜放卷均使用气胀轴安装卷料，在端头安装有磁粉张力控制装置，胶膜卷配装手动调偏装置，电热膜卷配装自动纠偏装置，中间铜条放卷在一条轴上同时安装两卷，使用弹簧压缩调节铜卷的张力，并通过三条轴的定位装置将铜薄输送进覆合胶辊里。电热膜卷通过下导滚进入覆合辊，胶膜卷通过上导滚进入覆合辊，上下放卷通过调偏装置进行调节上下卷料的对齐。

覆合部分由前加热覆合辊、后牵引辊和驱动电机组成，胶加热胶辊通过内穿发热管加热，上辊和下辊分别穿一支发热管，并通过内外温控进行控温，使胶辊平稳升温。前加热辊和后牵引辊的上辊都与气缸连接，由气缸带动上辊的开合并调节上辊的压力，在覆合辊的下部安装电机带动覆合辊的转动。覆合部分的电控操作面板设置在进料的右侧，放便使用的习惯，并设置上下辊独立控温，设置手动和自动，正转和反转，电机调速，张力控制等操作功能；气动操作设置在进料的左侧，前辊和后辊的开合单独可调，压力可调。

裁切部分由送料辊、下裁刀、上裁刀、步进电机、上裁刀推拉机构和控制机构组成。送料辊是通过步进电机带动，上裁刀通过气动和控制器控制推拉动作，下裁刀又可通过裁刀架两端的滑块调节与上刀的裁切刀口距离，以达到很好的裁切片料。在送料的前面安装了光电感应开关，能感应覆合部分覆合出来的材料，以实现跟覆合部分的送料同步。控制器是使用可编程的控制器，客户可按实际需要在控制器上进行参数设置和修改程序以达到需要的目的，详细的控制设置和操作见控制器部分说明。

收卷部分由收卷轴、收卷电机和光电控制组成，在裁切部分送料输出后通过光电开关感应进行收卷，收卷部分的控制单独安装正反转开关控制，以方便收卷的正面收卷和反面收卷的用途。
