机械式气动绷网机,拉网机,双夹头,单夹头多种选择

详细信息

联系方式

特点：

带减力装置的拉网机，用轻轻的力可达22牛顿，以上使用链轮、链条、丝杆转动特性，可按照网布大小和铝框的大小变换绷网架的尺寸；收循、扩大绷网架的尺寸。操作定位绷网平行移动不变形的好处、该机是制作广告等大型网版和批量制版的理想机械。终身保修一年免费！！▲主要参数

型号	CH-1215
夹头长度（mm）	250
外型尺寸（mm）	1.2*1.5
气源（mpa）	0.4～0.6
最大拉力（N/CM）	25
组合数量（头）	44

  ▲适应范围

丝网印版的绷制。主要用于丝印网版的拉制及电子线路板的印刷等较精密印刷网版的制作.

▲主要性能

 1)采用进口双头进/出气缸，自动同步调速精确，拉力稳定均匀。顶网采用气动升降,灵活,可靠。拉网夹头及框架采用合金型材制作，保证受力后不变形。

2)夹头长度250mm，附有W型橡胶衬垫，不伤网布。夹头采用全新设计的自锁网夹结构,高张力后不滑网,不松脱. 夹头可左右滑动,保证张力均匀

3)依网框大小，自由组合张网头数量进行张网。

4)配有压力调整装置，可按不同拉力控制拉网,气动定网，使张力更均匀更稳定，防止丝网被撕破。

5)视张网头组合的数量，定做工作台。

6) 手动拉网，微动调整，利于根据张力大小灵活控制。单面拉网手轮通过齿链条同步传递动力,保证单面夹头拉力同步.机械式绷网，操作简单精密调整，使整个丝网受力均匀， 防止丝网破可以上下 左右 前后运动， 任意调节绷网尺寸，适合各种网框绷网，高效快捷

7)设备全身喷塑经高温烘干，可防生锈磨伤抗腐蚀

▲配置说明

1)铸铝合金底座和导向滑块。

2)台湾产气缸及全部气动元件和橡胶网布夹头。

3)台湾产夹紧手柄。

注：特殊规格可以根据客户的要求来定做

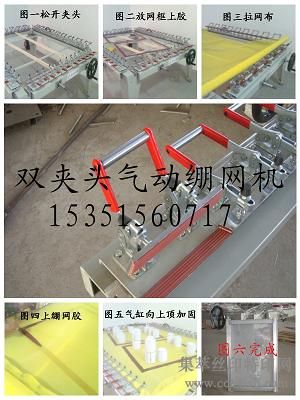

操作步骤
（1）首先根据网框大小调节拉网的面积，然后将活动脚轮锁死
（2）选择合适的网框支架将其放在拉网机上
（3）调节手轮，使网框尖端之间的距离在5-6mm，以避免在拉网过程中由于网纱张力增大，网框顶住网纱而造成网纱破裂。
（4）拉平网纱，用网夹固定好网纱的边缘，再慢慢旋转机
上四边的手轮，使网纱慢慢处于张紧状态，如此反复，直到网纱的各处的张力大致相等为止，张力的大小概括网纱的目数和质地而定，网张好后最好用张力计进行最终的检查，注意：网纱拉力不能一次拉到位，必须分开几次，比如：拉网力要求40N，先拉到15N，经过最少5分钟的停留后，才拉到20N如此反复拉网才可。
（5）手轮，使网框上升，注意网框均匀地接触网纱，然后在网框与网纱相接触的地方涂上藤黄胶，注意：必须等待胶干以后，方可将网框与网纱一同取下。

（6）绷网完以后，扳动换向阀，使手轮回到初始位置，关闭电源。
